Prawo Ohma

Natężenie prądu elektrycznego płynącego przez przewodnik jest wprost proporcjonalne do wartości napięcia elektrycznego na jego końcach i odwrotnie proporcjonalne do rezystancji przewodnika.

Ciekawe artykuły z fizyki : Dzielnik napięcia Mostek Wheatstone'a

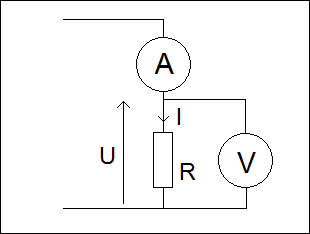

Prawo Ohma - schemat obwodu elektrycznego

W powyższym obwodzie amperomierz A mierzy w rzeczywistości sumę prądu I oraz prądu płynącego przez woltomierz V, Jednak ze względu na to, że rezystancja wewnętrzna woltomierza (w porównaniu do rezystancji R) jest bardzo duża (zwykle kilkaset k Ω) to prąd płynący przez woltomierz jest pomijalny.

Prawo Ohma wyraża się wzorem:

Po przekształceniu tego wzoru można uzyskać inne, równoważne wzory:

Prawo Ohma - przykładowe zadanie

Na końcówkach rezystora zmierzono napięcie 4V. Jaki jest jego opór R jeśli jednocześnie wiadomo, że płynie przez niego prąd o natężeniu 2A?

Rozwiązanie

Korzystając z prawa Ohma otrzymujemy:

R=U/I = 4V/2A=2 Ω
