Mostek Gretza

Mostek Gretza - schemat

Mostek Gretza (zwany także mostkiem prostowniczym) to układ czterech diod połączonych w sposób pokazany na poniższym rysunku:

Na rysunku pokazano dodatkowo rezystor R służący jako obciążenie mostka Gretza.

Mostek Gretza - zasada działania

Poniższy rysunek przedstawia przepływ prądu dla dodatniej połówki przebiegu wejściowego. W tym przypadku przewodzą diody D₁ i D₄.

Mostek prostowniczy Gretza - zasada działania

Poniższy rysunek przedstawia przepływ prądu dla ujemnej połówki przebiegu wejściowego. W tym przypadku przewodzą diody D₂ i D₃.

Mostek Gretza - wykresy napięć na wejściu i wyjściu

Na poniższym rysunku przedstawiono dwa wykresy. Pierwszy przedstawia wykres napięcia na wejściu mostka Gretza a drugi - wykres napięcia na oporniku R - czyli na wyjściu mostka.

Mostek prostowniczy Gretza- przebiegi napięć we i wy

Mostek Gretza - zastosowanie

Mostek Gretza znajduje szerokie zastosowanie - szczególnie w zasilaczach przetwarzających prąd przemienny na prąd stały.

Mostek Gretza - zdjęcia

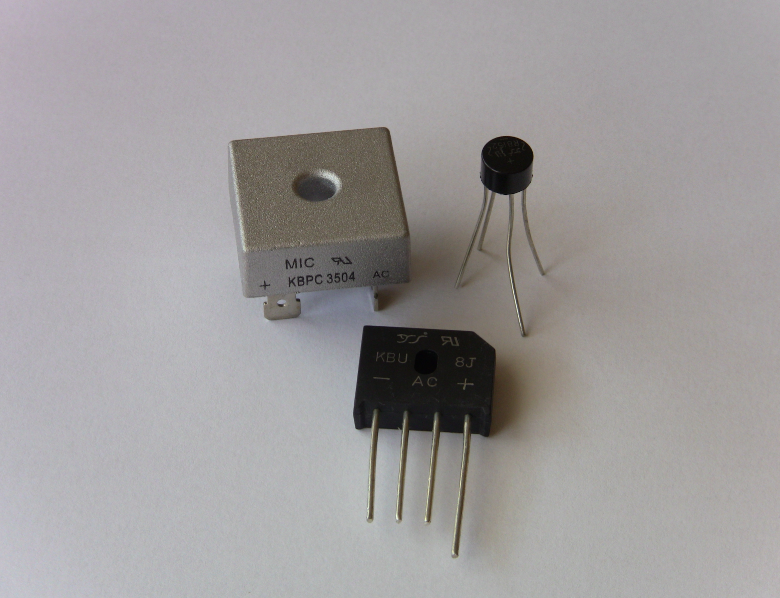

Poniższe zdjęcie przedstawia mostki Gretza różnej mocy. Największy pracuje z dopuszczalnym prądem 35 A, mniejszy z prądem 8 A a najmniejszy z prądem 1,5 A.
